Ду 10, 15, 20, 25; Ру 0,6 МПа (6 кгс/см2)
ТУ 3742-011-44328612-2018
Герметичность затвора – класс А по ГОСТ 9544-93
Возможна поставка по Планам качества, класс безопасности 2, 3
| Обозначение изделия | Герметичность
затвора по ГОСТ 9544-93 |
Давление
условное Ру, Мпа (кгс/см2) |
Среда рабочая концентрация, | Температура рабочей среды t, 0C |
|---|---|---|---|---|
| Л033008-010 | КЛАСС А | 0,6(6) | Азотная
кислота, 60% Азотно-кислые растворы, 25% Щелочные растворы, 17% Аммиачные воды, 25% |
+60 |
| Л033008-015 | ||||
| Л033008-020 | ||||
| Л033008-025 |

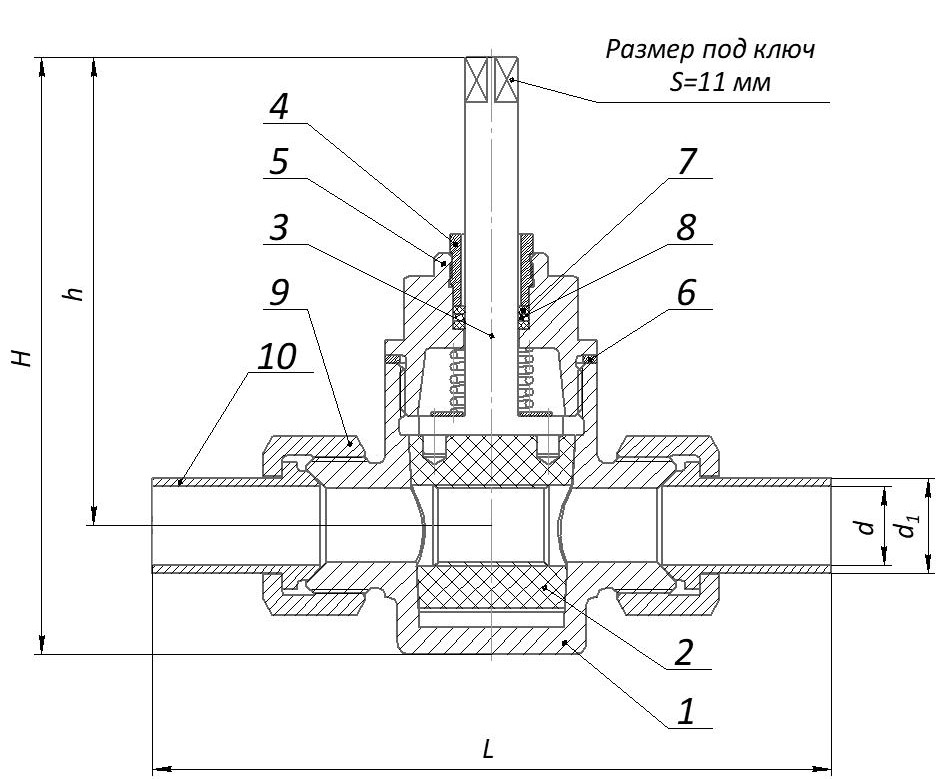

| Обозначение крана | Проход условный Ду, мм | L | H | h | d | d1 | Масса кг, не более |
|---|---|---|---|---|---|---|---|
| Л33008-010 | 10 | 150 | 133 | 105 | 9 | 12 | 1,2 |
| Л33008-015 | 15 | 150 | 134 | 103 | 17 | 13 | 1,5 |
| Л33008-020 | 20 | 180 | 158 | 124 | 25 | 21 | 2,0 |
| Л33008-025 | 25 | 200 | 161 | 124 | 32 | 27 | 2,9 |
